OEM蠕動泵作為傳輸微小流體的設備，在各個行業都有著不小的應用。它的主要體現就是泵的流量的輸送，有許多的用戶在購買前，不知道自己需要多么大的流量，也不會計算，今天雷弗就為大家講解下，關于蠕動泵流量的計算方法。

　　OEM蠕動泵流量的計算公式

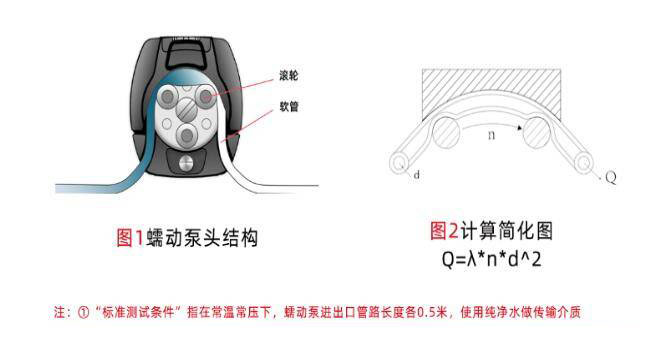

　　在標準測試條件下，蠕動泵的流量 Q 由驅動器的轉速 n，和選定的軟管內徑 d 和流量系數 λ 決定：

　　Q=λ*n*d^2

　　由公式得出兩個重要結論

　　1、流量 Q 與轉速 n 成正比，轉速越高，流量越大。比如蠕動泵 1rpm 時，流量 Q=1 毫升/分鐘，可以推導出蠕動泵 10rpm 時，流量 Q=10 毫升/分鐘。

　　2、流量 Q 與軟管內徑 d2 成正比。內徑的 d 變化，會帶來流量 Q 更加顯著的變化，這給我們進行軟管尺寸系列的排布提供了依據。

　　在公式中，流量系數 λ 主要與工作圓直徑、滾輪數量、滾輪直徑、軟管材質、軟管彈性衰減等綜合因素有關。工作圓直徑越大，流量系數越大;滾輪數量增加，流量系數減小;滾輪直徑增加，流量系數減小;蠕動泵軟管彈性越好，流量系數越大。大量實驗數據表明，在蠕動泵使用過程中，軟管彈性衰減影響流量系數的大小，新的軟管在使用前期流量波動較大，在使用 1-2 小時后，流量趨于穩定，并隨著工作時間有微量衰減。這些因素影響規律復雜，我們綜合起來變成一個流量系數 λ，此系數在一定條件下為定值。通過定量或定時標定液量的方法可以測得，即行業內統稱的流量校正。

　　蠕動泵使用中流量設置操作

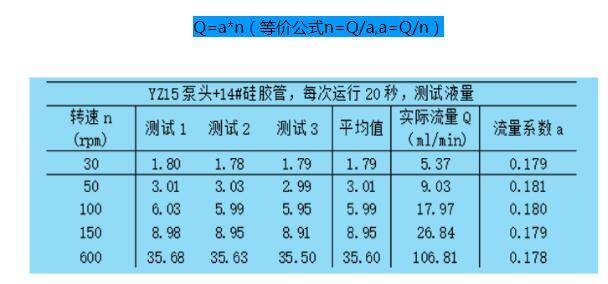

　　客戶使用雷弗公司的蠕動泵(流量型蠕動泵、灌裝型蠕動泵)時，可以使用流量校正功能校準流量，并將蠕動泵設置為流量模式，此時在確定軟管和液體使用工況下，可將流量計算模型簡化為 Q=a*n(等價公式 n=Q/a，a=Q/n)

　　經測定不同轉速下流量系數恒定，此時蠕動泵流量與轉速成正比。選用雷弗流量型蠕動泵，客戶通過設定需要的流量，設備自動調整轉速，滿足輸出不同流量的工作需求，方便使用。

　　在復雜的實際工況中，流量與轉速的關系如圖 4。上述公式計算流量 Q 與轉速 n 僅在一定的線性區成立，超過這一使用范圍，流量 Q 與轉速 n 成非線性關系。

　　這種情況發生在極端的情況下，比如粘度大的液體，管路內徑過細，管路過長，流速過高，均會使流量變低，最終形成流量拐點(如圖 4)，超過某轉速后，流量趨于不變，不再隨轉速增大而線性增大，且容易產生管道內部霧化和管道內部真空。

　　流量拐點現象的產生，根本原因在于，各種因素均會對泵頭進口端的負壓產生影響，軟管回彈程度在負壓增大的情況下，會發生非線性變化，流量也因此發生了非線性的變化。
