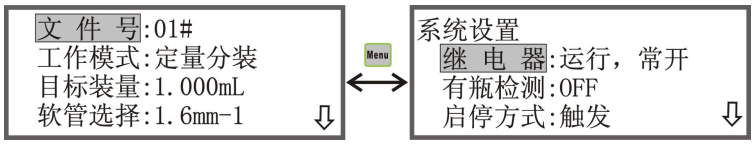

在文件設置界面， 按鍵進入系統設置界面。 如下圖所示:

系統設置有多項操作。 通過按鍵和鍵選中設置項（ 顯示反白）， 再按鍵， 則該項后面的參數項會顯示反白。 一般參數可通過按、鍵和鍵進行設置。 對于多位數值參數， 可通過 、鍵選擇位（ 某位顯示反白）， 、 鍵進行數值調節，鍵進行確定設置。 按 + 或 + 可快速向上或向下翻頁。

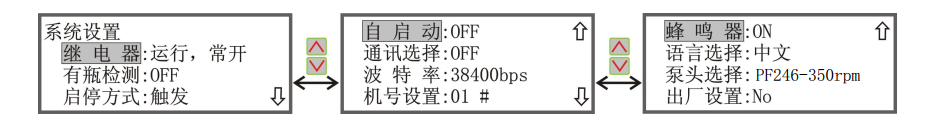

注： 系統設置界面在第一頁時， 右邊會顯示“” 標記， 最后一頁會顯示“” 標記， 中間頁會同時顯示“” 和“” 標記。 表示“下頁有” 或“上頁有” 或“上下頁都有”。

如下圖所示：

各項參數說明如下：

繼 電 器： “運行， 常開”、“運行， 常閉” 可選。 若選擇“運行，常開” 則泵運行時， 外控 PIN13、 PIN14 開路， 泵停止時， 外控 PIN13、PIN14 常閉。

有瓶檢測： ON、 OFF 可選?！癘N” 時， 泵運行受有瓶信號的控制，即有瓶時泵動作， 無瓶時泵不動作； “OFF” 時， 泵運行不受有瓶信號的控制， 即泵接收到外控驅動信號即動作。

注： 該項用于“定量分裝” 工作界面， 外控方式啟動泵（詳見五、外控說明“接線方式 1”）。

啟停方式： 觸發、 開關兩種方式可選， “觸發” 時， 泵收到一個脈沖信號動作； “電平” 時， 泵收到高或低電平時動作。

自 啟 動： ON、 OFF 可選?！癘N” 時， 上電泵按照關機前的參數啟動（非通訊非外控轉速時）； “OFF” 時， 上電泵是停止?fàn)顟B(tài)。

注： 以上兩項用于“連續工作” 界面。 ①外控接口的 2、 10 腳開路， 泵啟?？捎?2、 11 腳控制、 方向可由 2、 3 腳控制控制， 詳見五、外控說明“接線方式 2”。 ②外控接口的 2、 10 腳短接， 泵啟停可由 2、11 腳控制、 方向可由 2、 3 腳控制控制， 轉速可由 5 或 14 腳模擬信號控制， 詳見五、 外控說明“接線方式 3、 4”。

通訊選擇： ON、 OFF 可選?！癘N” 時， 泵的工作受通訊控制； “OFF”時， 泵的工作受面板和外部信號控制。

波特率： 有 9600bps、 19200bps 和 38400bps 可選。

機號設置： 01#-16#可設， 缺省為 01#注： 以上三項用于通訊控制?！巴ㄓ嵾x擇” =ON， 泵的工作主要受通訊控制。

蜂鳴器： ON、 OFF 可選。

語言選擇: 中文、 ENGLISH 可選。

泵頭選擇: 僅 PF246 可選。 + 鍵選擇泵頭， 最高轉速由泵頭確定。

出廠設置： 選 YES 或 NO。 注意！ 一旦選擇“YES”， 則所有設置調整過的參數均恢復至出廠狀態。 請慎用?。?！
